Tuğla Duvar Ankrajı

Ürün kodu :TUĞLA-001

Fiyat:

Tuğla Duvar

TS EN 771, TS 2717, TS EN 197-1, TS 30, TS EN 845-1, TS EN 845-2 ve TS 2510 Standartlarına uygundur.

TUĞLA DUVAR YAPIM TEKNİĞİ ;

•    Yüksekliği  3 m’yi geçen duvarlarda yatay hatıl yapılacaktır.
•    Yüksekliği  6m’yi geçen duvarlarda 2 adet yatay hatıl yapılacaktır.
•    Kapı boşluğu olan duvarlarda ilk yatay hatıl lento seviyesinde tüm boyda yapılacaktır.
•    Yatay hatıllar 19 cm genişliğinde ve 20 cm yüksekliğinde olacaktır.
•    Düşey hatıl aralığı 4 m’yi geçmeyecek şekilde düşey hatıl yapılacaktır.
•    120 cm üzerindeki kapı boşluklarının her iki yanında düşey hatıl yapılacaktır.
•    Düşey hatıllar minimum 19×20 cm olacak, girintiler 20 cm’den sonra oluşturulacaktır.
•    Hatıllar betondan betona atılacak, arada boşluk kalmayacaktır.
•    Düşey hatıl tuğla birleşimleri yarım tuğla girintili olacaktır.
•    Hatıl demiri 10 mm nervürlü, etriyeler 8 mm nervürlü demir olacaktır. Etriyelerde kanca uygulanacaktır.
•    Düşey – yatay hatıl demirleri  10 mm çapında 60 cm boyunda  epoksi yapıştırıcı ile betona 10cm sokularak yapıştırılmış filizler ile bağlanacaktır.

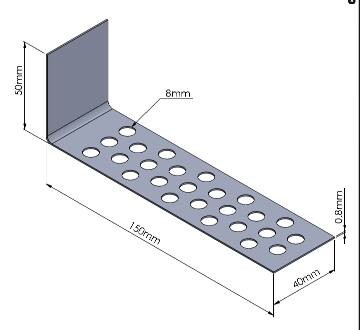

•    Düşey bağlantılar 15x5x4 cm en az kalınlığı 0,8 mm (GALVANİZLİ ANKRAJ LAMASI) L-galvaniz sac ile her üç sırada bir yapılacaktır. Sac çivi tabancası ile betona çakılacaktır.
•    Yatay bağlantılar daha önceden onaylanmış bir marka 7,5×30 cm’lik sert sıva mesh’inin her üç tuğlada bir yatay harcın içine yatırılması ile yapılacaktır.
•    Döşeme/kiriş bağlantılarında 15x5x4 cm 0,8 mm (GALVANİZLİ ANKRAJ LAMASI) L-galvaniz sac kolon kenarından başlayarak aralık hesabına göre bulunan ölçü aralığında bir, tabanca çivisi ile çakılarak sıkı tespit edilecek, iç ve dış sıralar şaşırtmalı olacaktır.

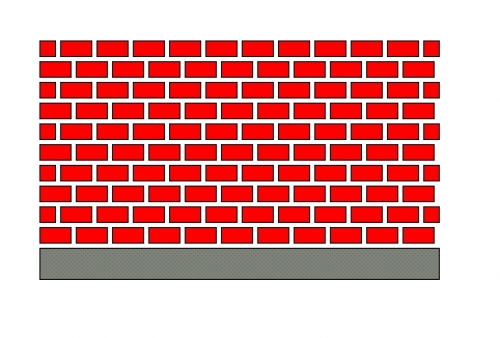

•    Tuğla örgüsü yarım tuğla şaşırtmalı olacak, derzler hiçbir yerde üst üste gelmeyecektir.
•    Perde/Kolon başlangıçları 1 cm’lik taşyünü ile tuğladan ayrılacaktır.
•    Dış hiza kolon/perde pahı kadar içeriden başlayacaktır. Ancak farklı duvar kaplamalarına göre ayarlama yapılacaktır.
•    Döşeme/kiriş altı birleşimleri taşyünü ile ayrılacak, boşluk 1-2 cm olacaktır. Ahşap kamalar ile kamalama yapılacaktır.
•    Harç miks dizaynı onaya sunulacaktır.

H.     KONTROL VE TESTLER
Gözlem yoluyla kontrol edilmesi
